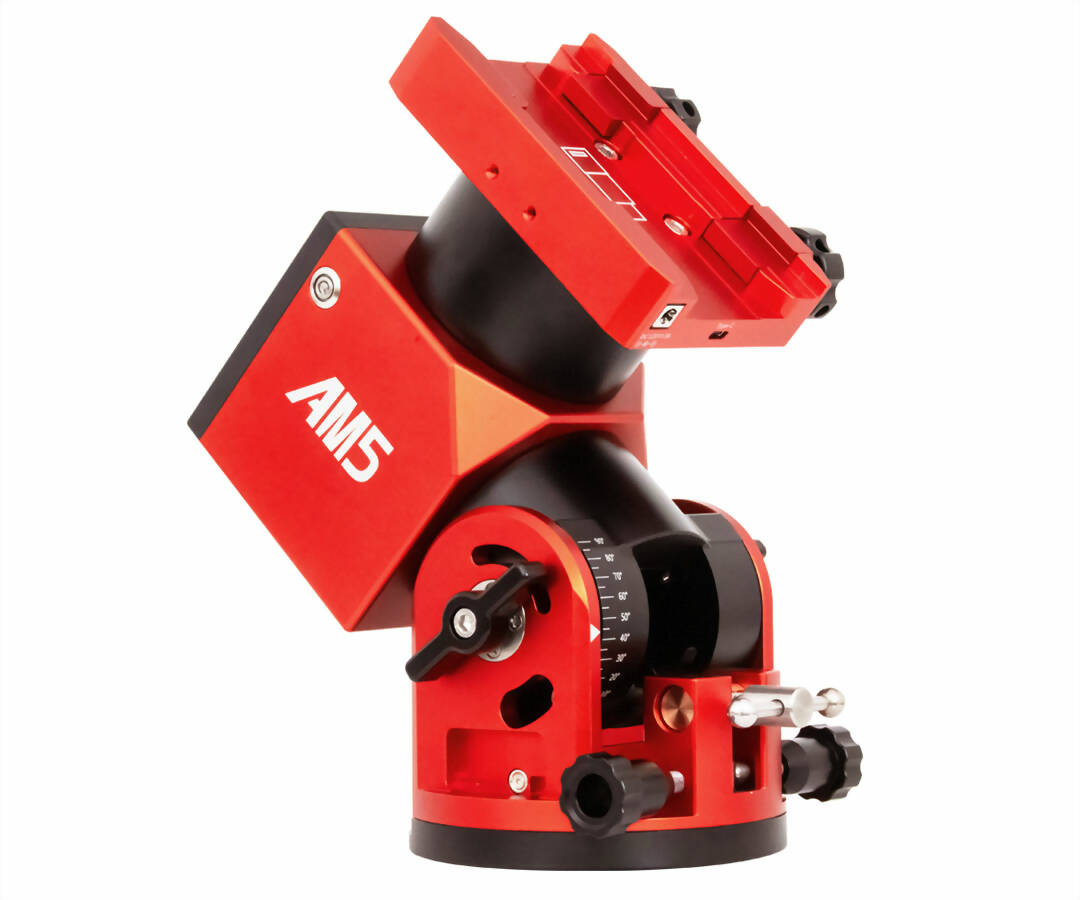

Die ZWO „Harmonic Equatorial Mount AM5“ ist eine transportable Montierung, die speziell für die Astrofotografie entwickelt wurde. Die Montierung selbst wiegt weniger als 5kg, kann aber ohne Gegengewicht Teleskope bis 15kg tragen. Mit Gegengewicht und der Gegengewichtsstange (optional) kann die Montierung dann Teleskope bis 20kg Gewicht tragen. Mehrere Jahre Entwicklung und verschiedene Patente sind in diese spannende neue Montierung eingeflossen und die Ergebnisse sprechen für sich.

So viele Funktionen und einfache Bedienung:
Die AM5 kann äquatorial oder azimutal betrieben werden. Für die Astrofotografie wird normalerweise der äquatoriale Modus verwendet und die Montierung muss dabei möglichst genau auf den Himmelspol ausgerichtet sein. Für die visuelle Beobachtung oder Mond- und Planetenfotografie ist der azimutale Modus völlig ausreichend. Die Statusanzeige zeigt immer an, in welchem ​​Modus sich die Montierung befindet: Rot steht für den äquatorialen Modus und Grün für den azimutalen Modus, sodass sie auf einen Blick leicht zu erkennen ist.

Keine Gegengewichte mehr nötig:
Normalerweise benötigen deutsche parallaktische Montierungen Gegengewichte, um das Teleskopgewicht auszugleichen. Nur so ist ein einwandfreier Betrieb gewährleistet. Die AM5 nutzt jedoch Robotertechnologie und benötigt für Teleskope bis 15 kg keine Gegengewichte. Dadurch ist die AM5 leichter, kompakter und einfacher zu bedienen. Nur für schwerere Teleskope bis maximal 20 kg empfehlen wir die Verwendung von Gegengewichten, um Montierung und Stativ im Gleichgewicht zu halten.

Ein reibungsloses Tracking ist garantiert:
ZWO prüft und vermisst jede AM5 Montierung vor der Auslieferung und garantiert einen periodischen Fehler („PE“) von weniger als +/-20 Bogensekunden und zusätzlich tritt der periodische Fehler sehr langsam auf, so dass der Autoguider genügend Zeit hat, ihn zu korrigieren. Über ASIAIR oder eine andere Software kann der PE auch elektronisch reduziert werden.

Überall auf der Erde einsetzbar:

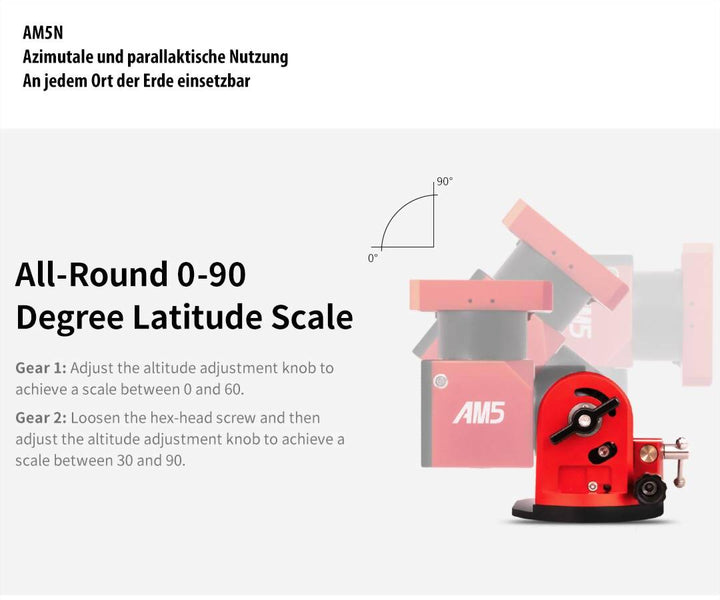

Wie Sie es von einer echten Reisemontierung erwarten würden, kann die AM5 überall auf der Erde verwendet werden, vom Äquator bis zu den Polen, und das kompakte Design der Montierung bedeutet, dass sie in jedem mittelgroßen Reisekoffer Platz findet.

Polausrichtung der Montierung für Astrofotografie:
Im parallaktischen Modus muss die Montierung exakt auf den Himmelsnord- bzw. -südpol ausgerichtet werden, kleine Fehler werden jedoch selbstverständlich durch Autoguiding korrigiert. Das Ausrichten der Montierung kann auch schnell und einfach mit ASIAIR oder einer anderen geeigneten Software erfolgen.

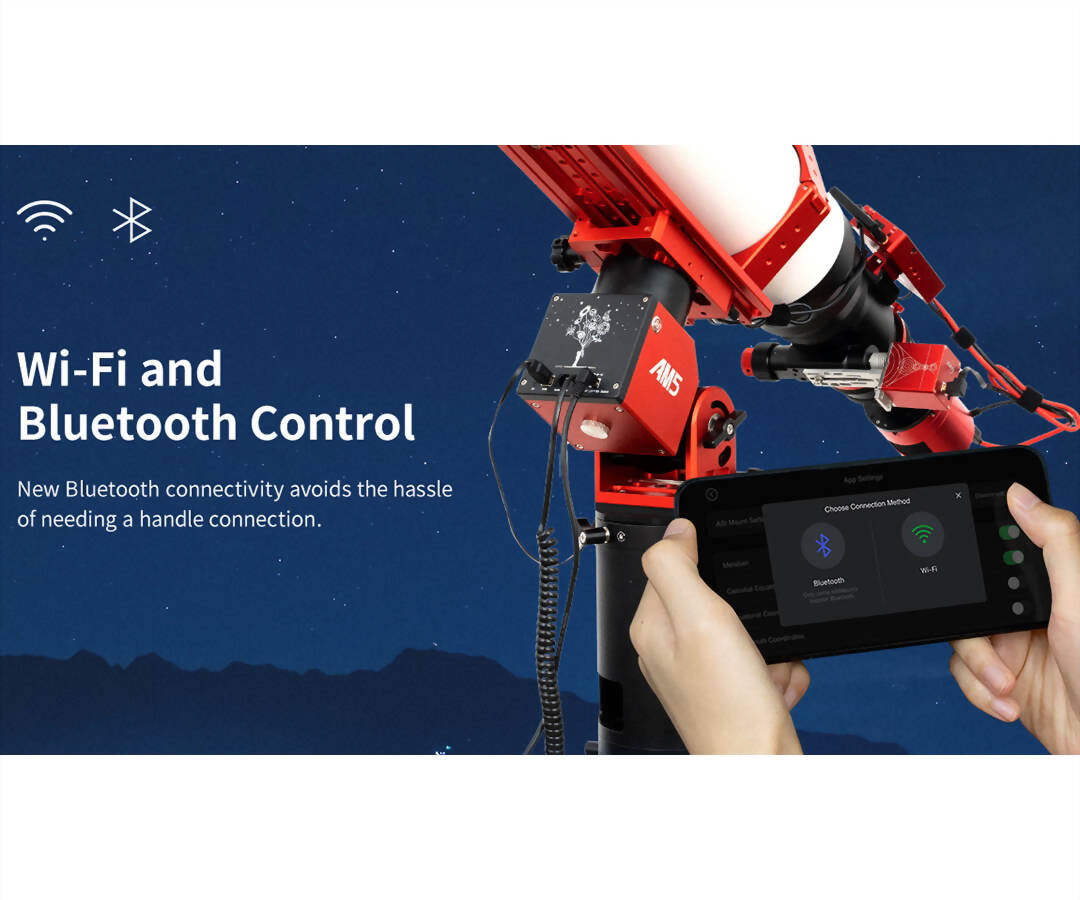

Keine Steuerkabel mehr dank WiFi:
In Kopplung mit z.B. der ASIAIR lassen sich sämtliche Funktionen der Montierung auch per Smartphone steuern. Von der Kamera über das Autoguiding bis hin zur Montierung selbst lässt sich bei der ASIAIR alles über die ASI App mit dem Smartphone oder Tablet steuern. Die Montierung kann aber auch separat ohne Smartphone mit der Handsteuerung bedient werden.

Unterstützt Kabelmanagement, um Kabelsalat zu vermeiden:

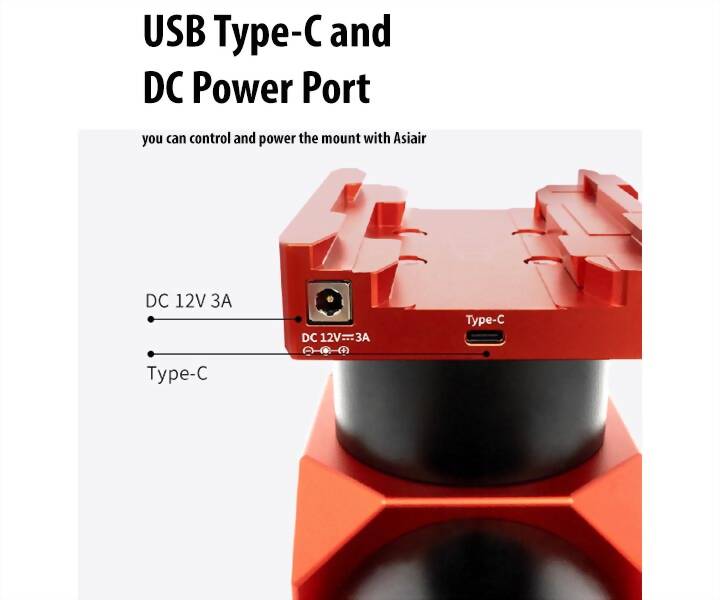

Die Sattelplatte integriert jetzt einen DC-Ausgang und einen Typ-C-Anschluss, um Kabelsalat effektiv zu verhindern. Das einzigartige Design stellt sicher, dass die internen Kabel beim Drehen des DEC nicht verdreht und abgenutzt werden.

Wichtige Hinweise:

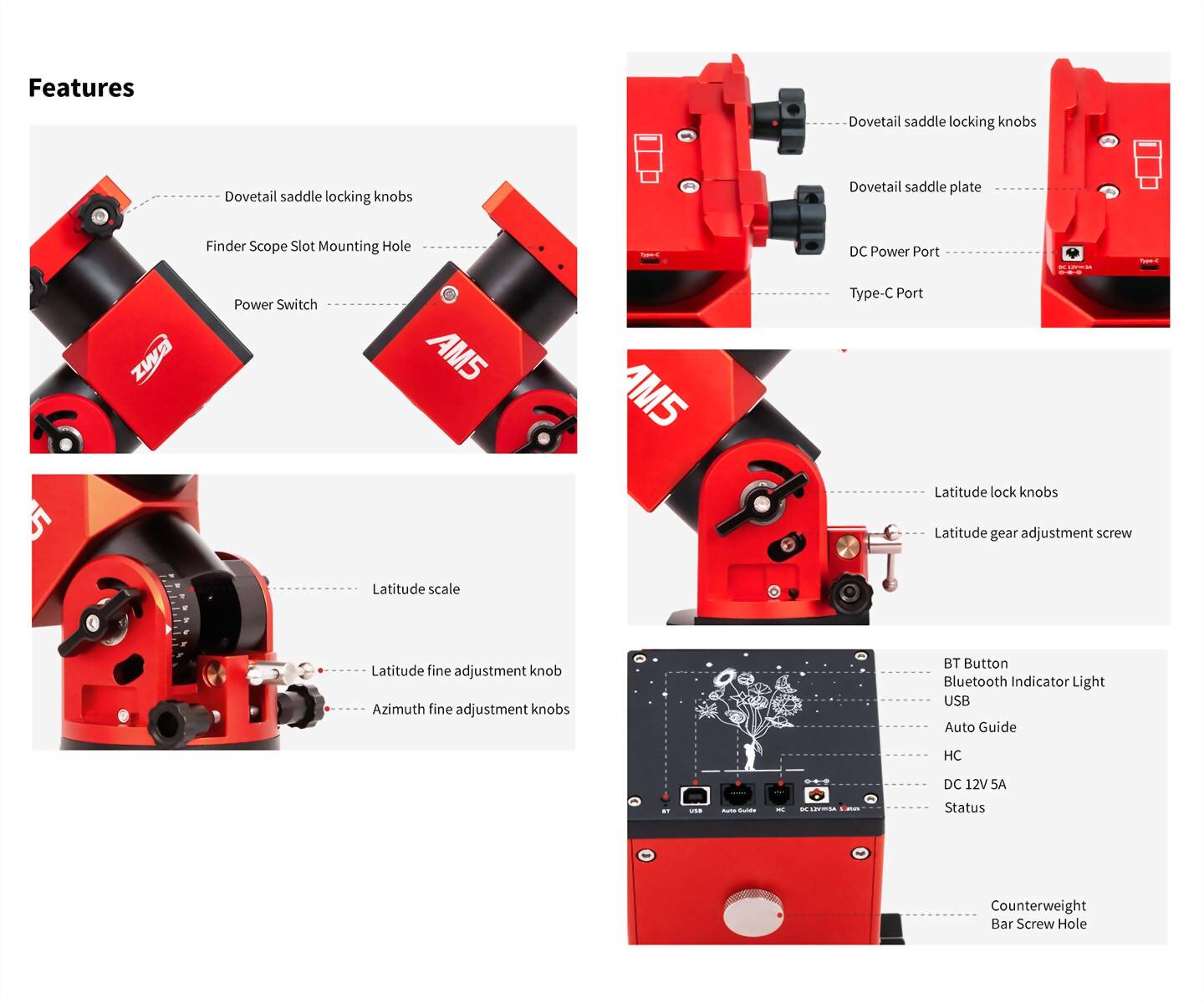

Seitlich am AM5 ist ein ASIAIR-Sucherschuh angebracht, der zur Befestigung eines Polsuchers dient. Dieser Sucherschuh ist nicht für die Montage eines ASIAIR geeignet, da sowohl die Kabel als auch die Antenne des ASIAIR bei Bewegungen gequetscht werden können.

Wenn Sie diesen Sucherschuh an einer anderen, besser geeigneten Stelle der Montierung anbringen möchten, z. B. an der Seite der Losmandy/Vixen-Schwalbenschwanz-Sattelplatte, achten Sie darauf, die Sechskantschrauben nicht zu fest in die Seitenwand zu drehen, da Sie sonst das Gewinde des Einsatzes beschädigen. Halten Sie die Länge des Innengewindes zwischen 3 und 5 mm.

Neuere Montierungen haben in die Sattelplatte eingeschraubte M4x3,5mm Schrauben, diese kommen in die Seitenwand, wenn der Sucherschuh zusammen mit den M4x8mm Schrauben an der Sattelplatte befestigt wird (mit den kürzeren Schrauben hält er nicht).

Spezifikation:

• Montierungstyp : Deutsche parallaktische Montierung
• Betriebsart: Altazimut oder Äquatorial

• Getriebesystem: Harmonic Drive

• Periodischer Fehler: weniger als +/- 10" - Durchlaufzeit 288 Sekunden

• RA-Motor: Schrittmotor - Synchronriemen + 17 Typ 100 Untersetzungsverhältnis Spannung
• Wellgetriebe + Bremse

• DEC-Motor: Schrittmotor - Synchronriemen + 17 Typ 100 Untersetzungsverhältnis Spannung
• Wellgetriebe + Bremse

• Maximale Tragkraft: 15kg ohne Gegengewichte - 20kg mit Gegengewichten

• Gewicht des Montierungskopfes: 5 kg

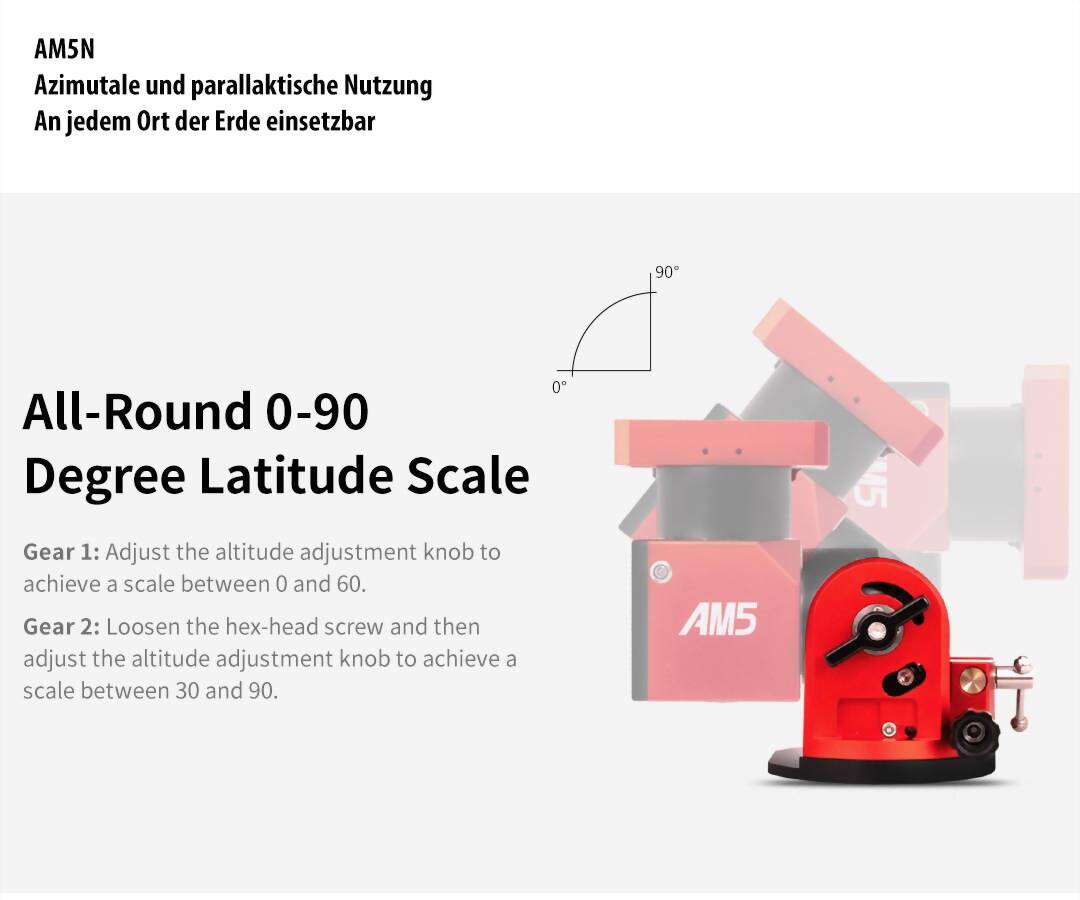

• Einsatzbereich: 0° bis 90° nördlicher / südlicher Breite

• Teleskopmontierung: Losmandy- und Vixen-Style-Schnellkupplung

• Anschluss für Gegengewichtsstange: M12 x 1,75 Innengewinde

• Anschluss an der Stativseite: 3/8" Fotostativgewinde

• Maximale Verstellgeschwindigkeit: 6° pro Sekunde

• Korrekturgeschwindigkeiten: 0,5x, 1x, 2x, 4x, 8x, 20x, 60x, 720x und 1440x

• Stromversorgung: 12 V – max. 3 A (mit GoTo) – DC 5,5–2,1

• Autoguiding: ST4-Anschluss

• Kommunikation: USB/WLAN/Bluetooth

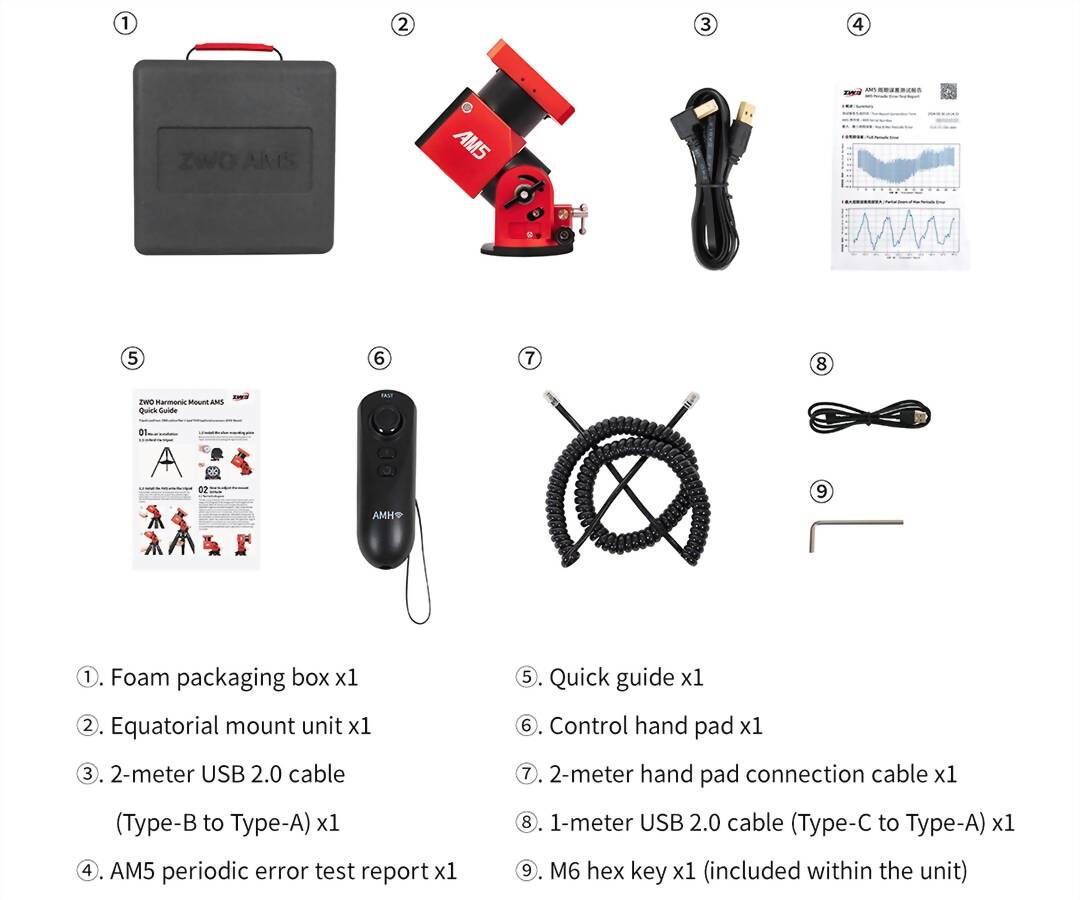

Was ist enthalten:

1. AM5 Montierungskopf

2. Handsteuerung und Kabel
